Detail stavby

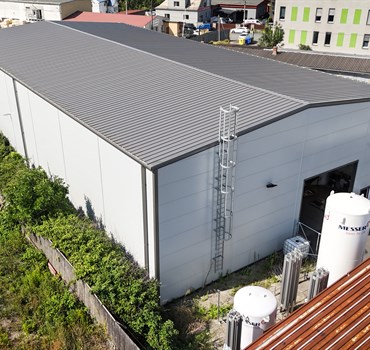

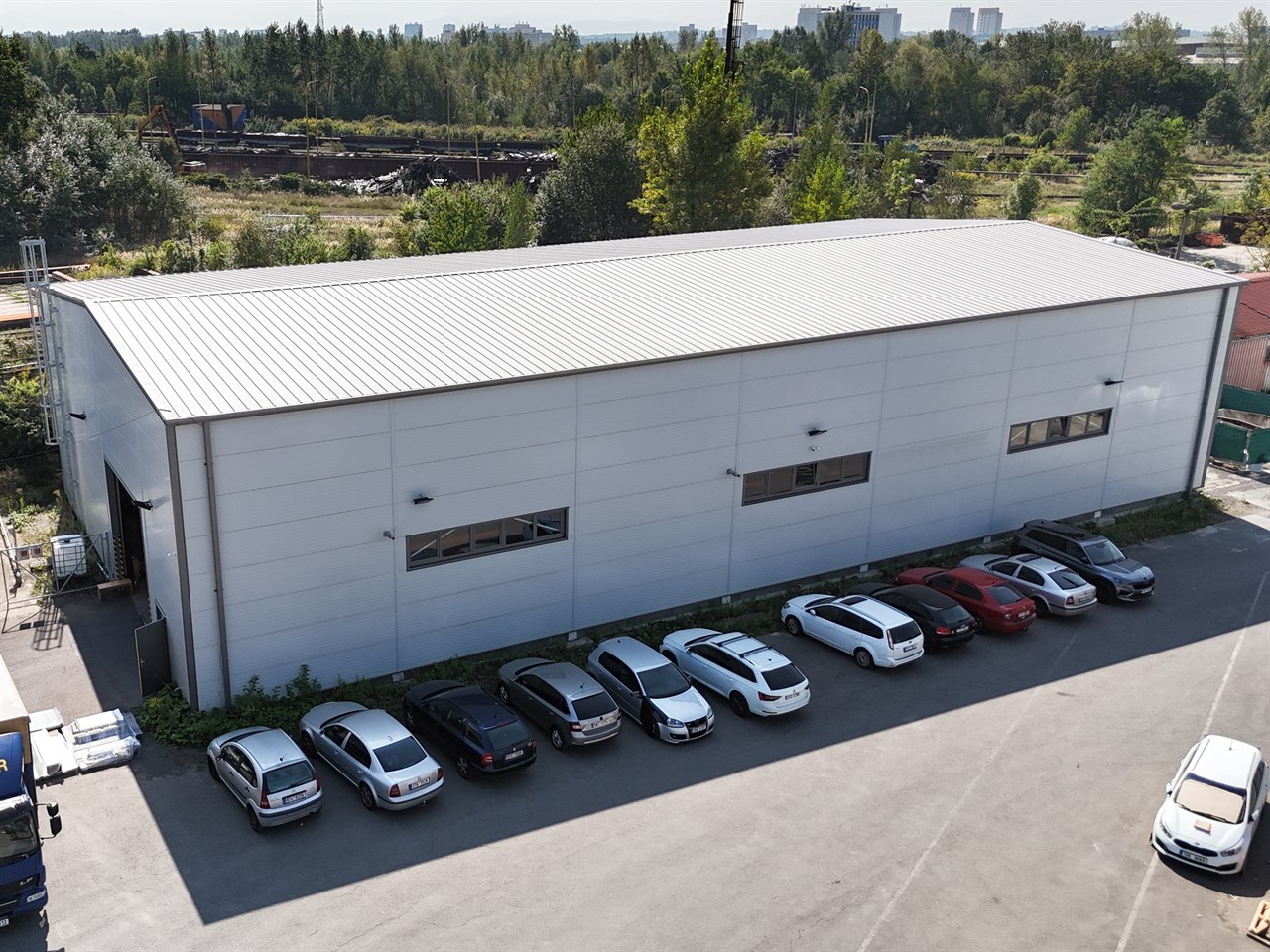

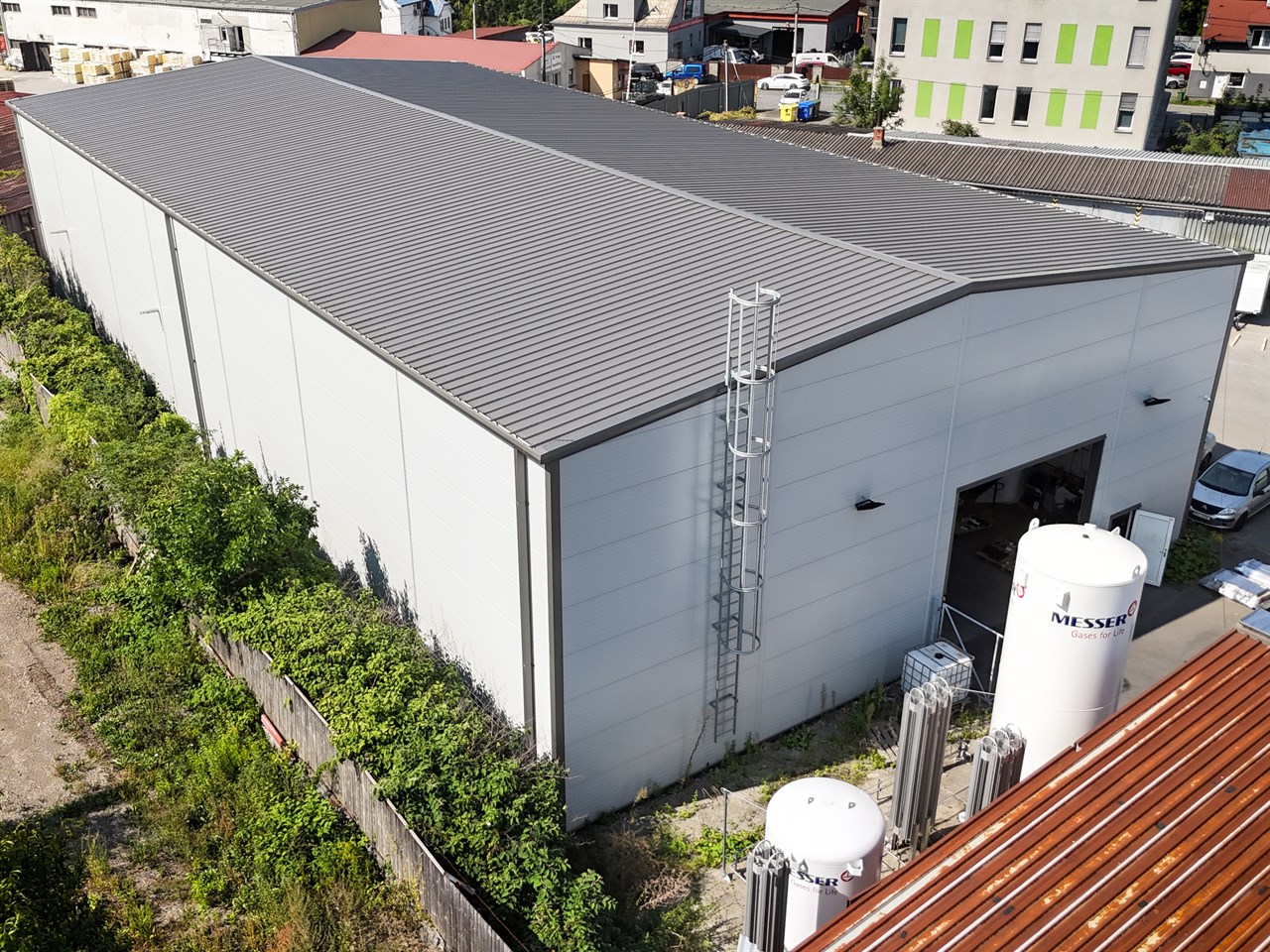

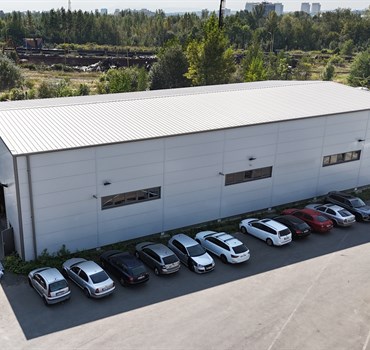

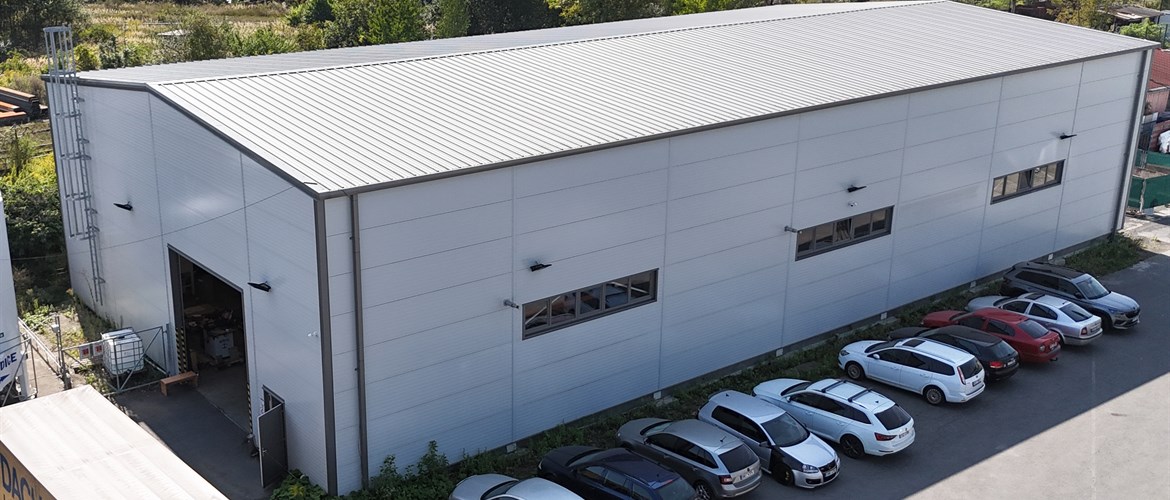

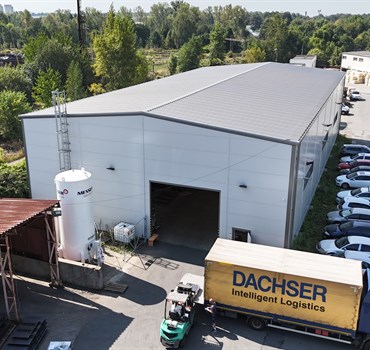

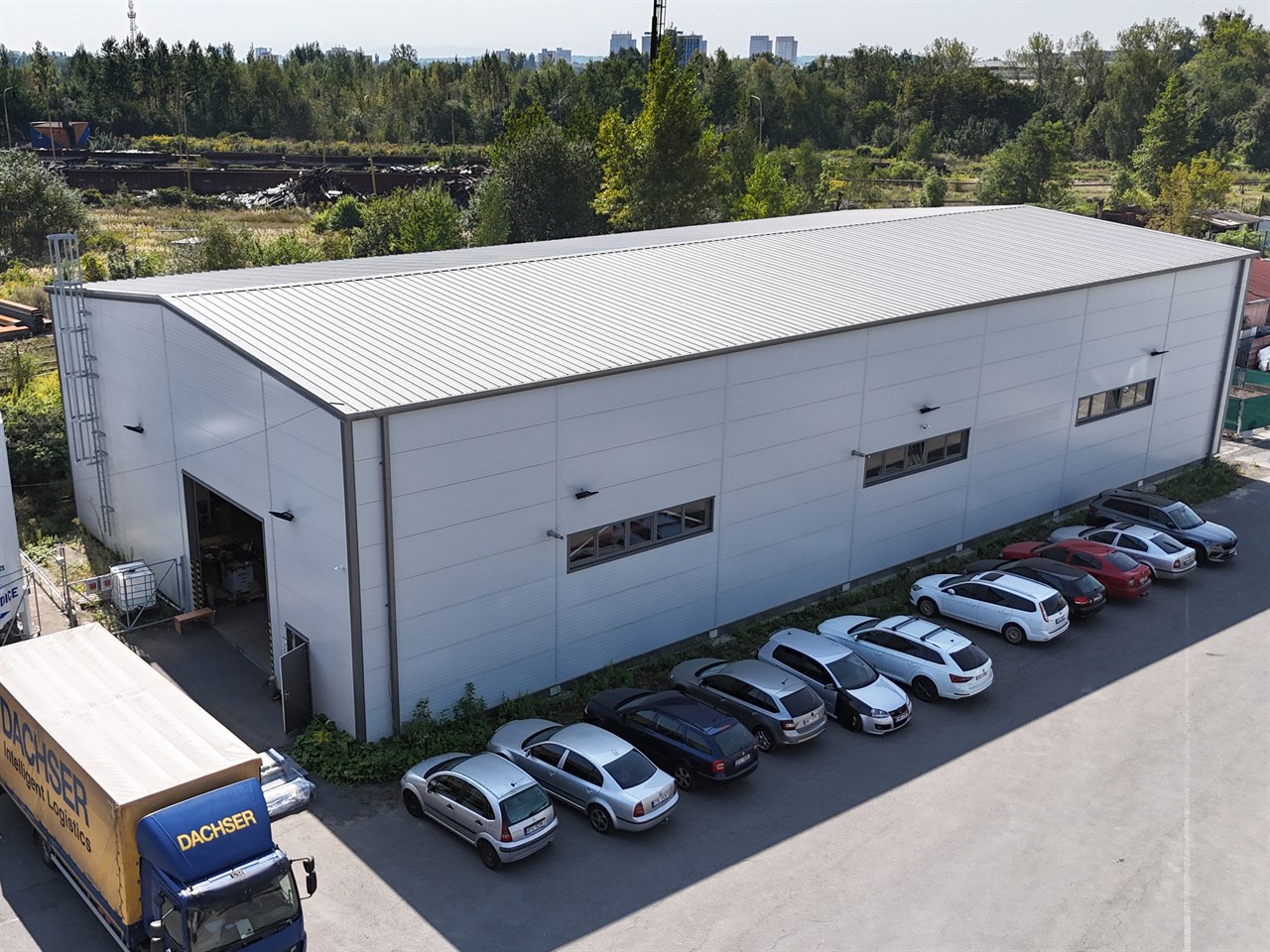

V Ostravě jsme zrealizovali montovanou ocelovou výrobní halu o půdorysných rozměrech 20,0 × 40,0 m pro společnost ELVAC a.s. Objekt se sedlovou střechou o mírném sklonu 6° má výšku v okapu 8,3 m a v hřebeni 9,3 m, přičemž poskytuje plně využitelný vnitřní prostor bez vnitřních sloupů.

Nosný systém tvoří lakovaná ocelová rámová konstrukce z válcovaných profilů IPE a HEA v odstínu RAL 9002 (PO 15 min), doplněná o pozinkované Z-vaznice METSEC. Zásadním funkčním prvkem interiéru je po celé délce osazená jeřábová dráha (39,8 m) s mostovým jeřábem o nosnosti 5,0 t, rozpětím 18,6 m, zdvihem 6,0 m, lanovým kladkostrojem a vážicím systémem, napájená krytou trolejí. Obvodové stěny i střešní plášť jsou osazeny sendvičovými panely KINGSPAN s izolační IPN pěnou v kombinaci světle šedé fasády (RAL 7035) s exteriérovou profilací panelů Euro a tmavě šedého zastřešení s klempířskými prvky (RAL 9007). Vstupy a vjezdy řeší velká průmyslová sekční vrata doplněná o plastové prosklené dveře a sestavy oken pro přirozené prosvětlení pracoviště.

Otvory

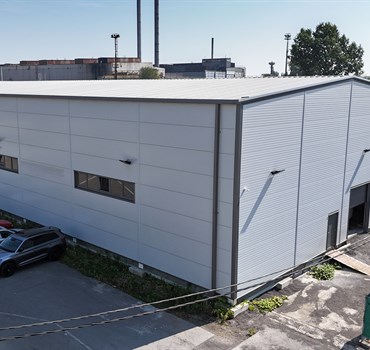

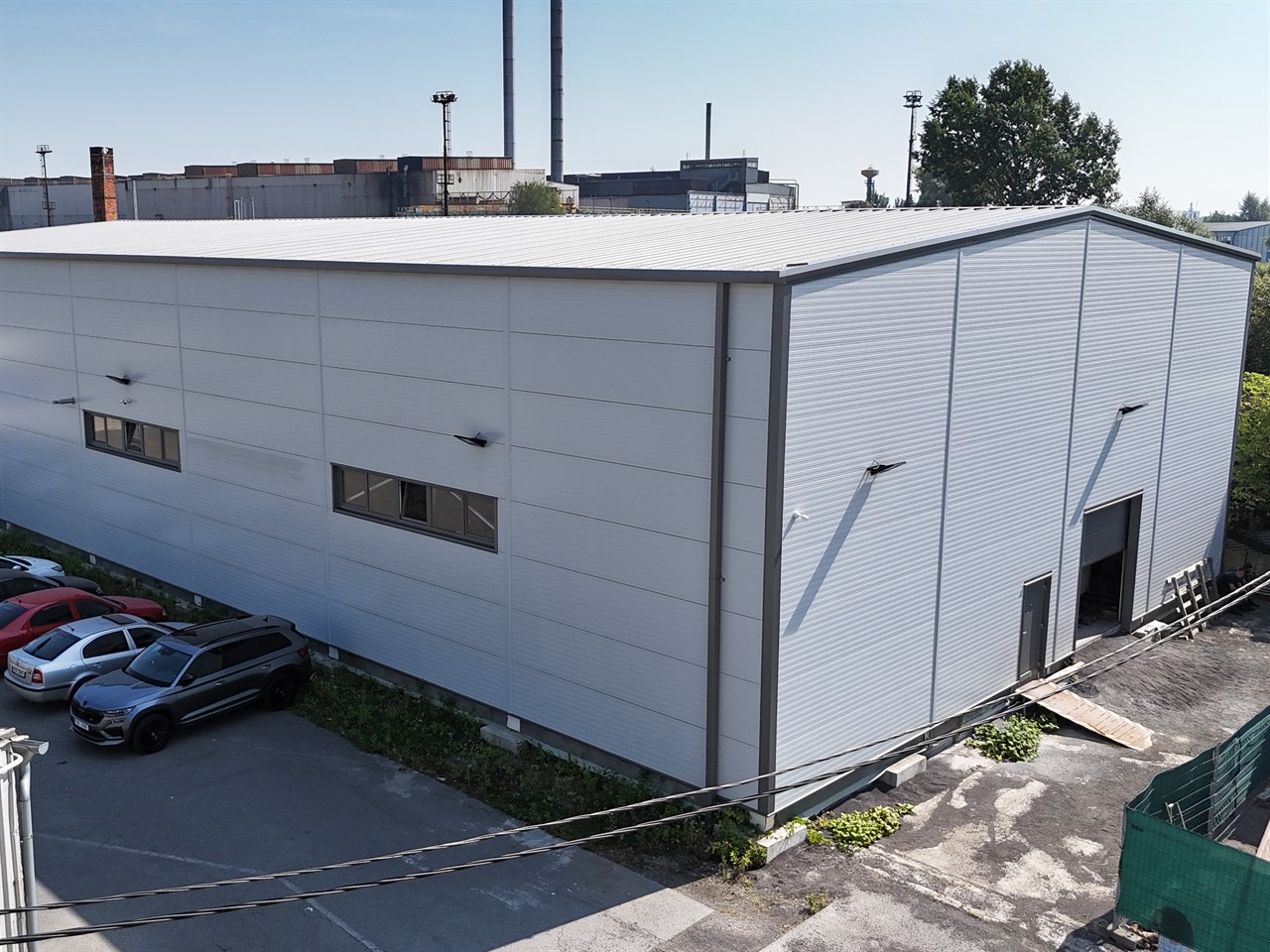

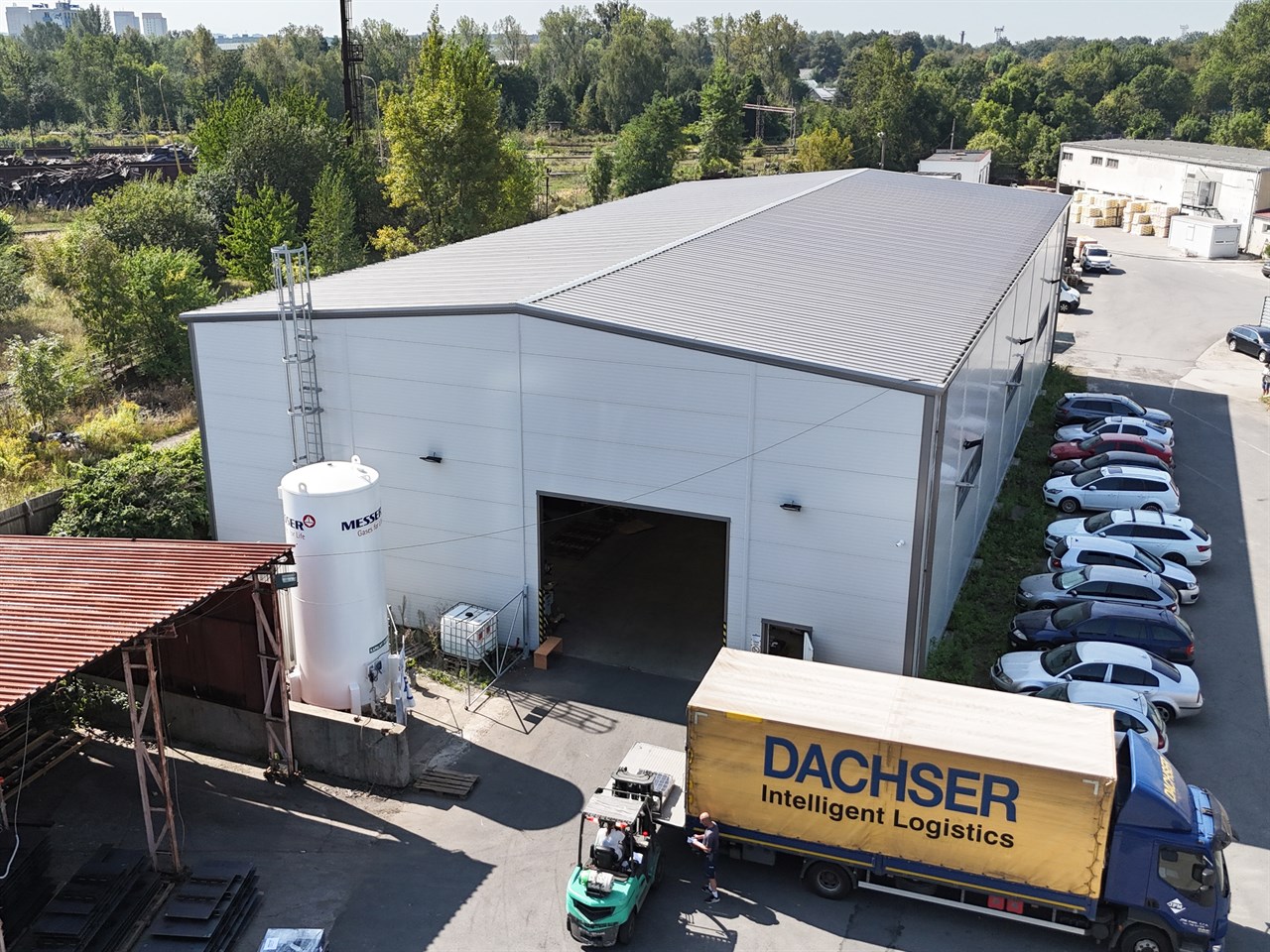

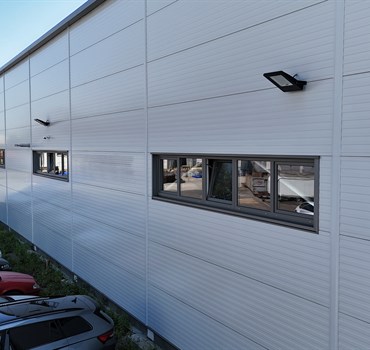

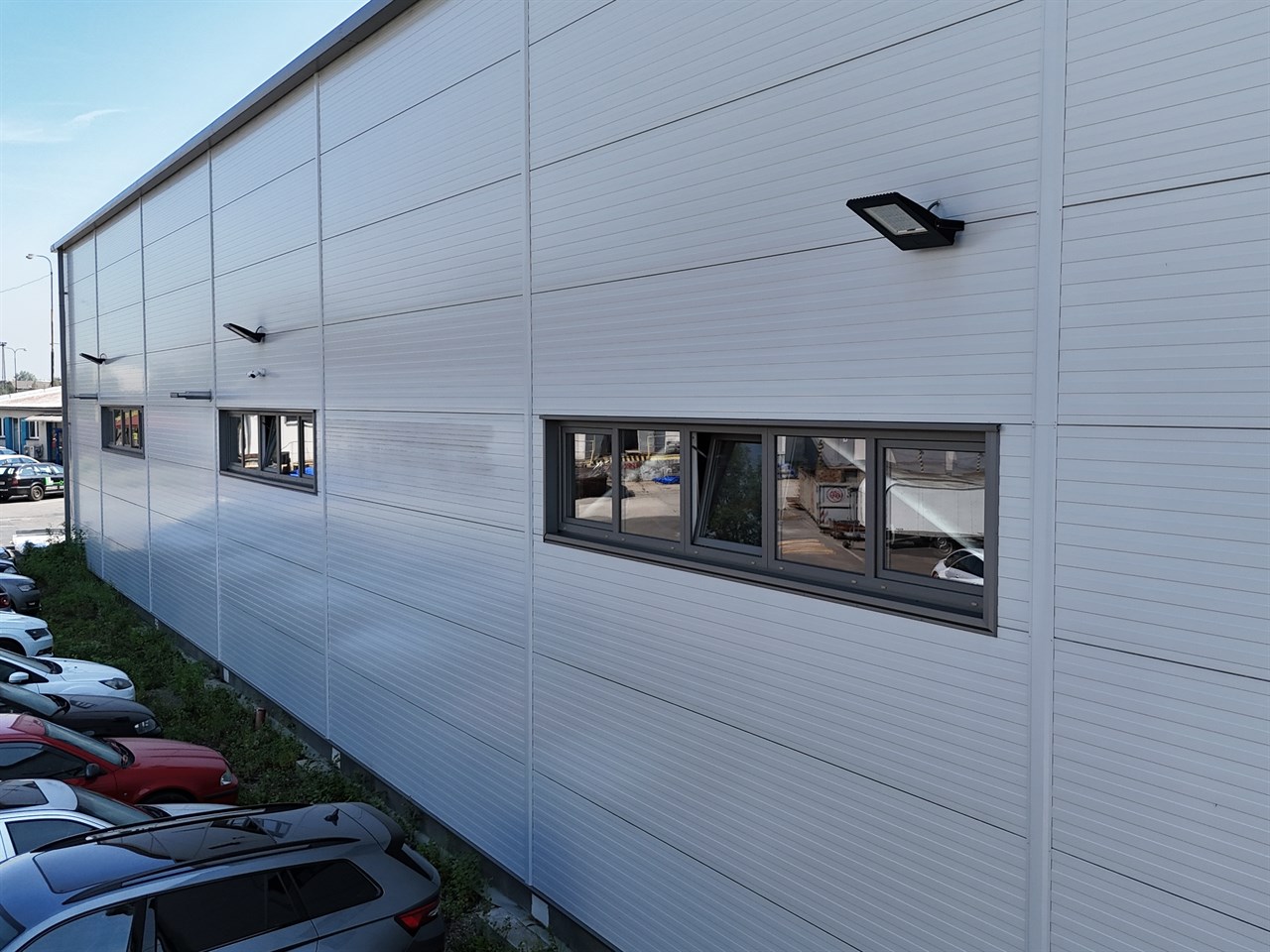

Sestava oken: okna plastová RAL 9007, izolační dvojsklo. Dveře plastové RAL 9007 izolační dvojsklo, Průmyslová sekční vrata s el. pohonem, 1× (3,0 × 3,1 m) a 1× (5,0 × 4,5 m) v barvě RAL 9007.

Opláštenie

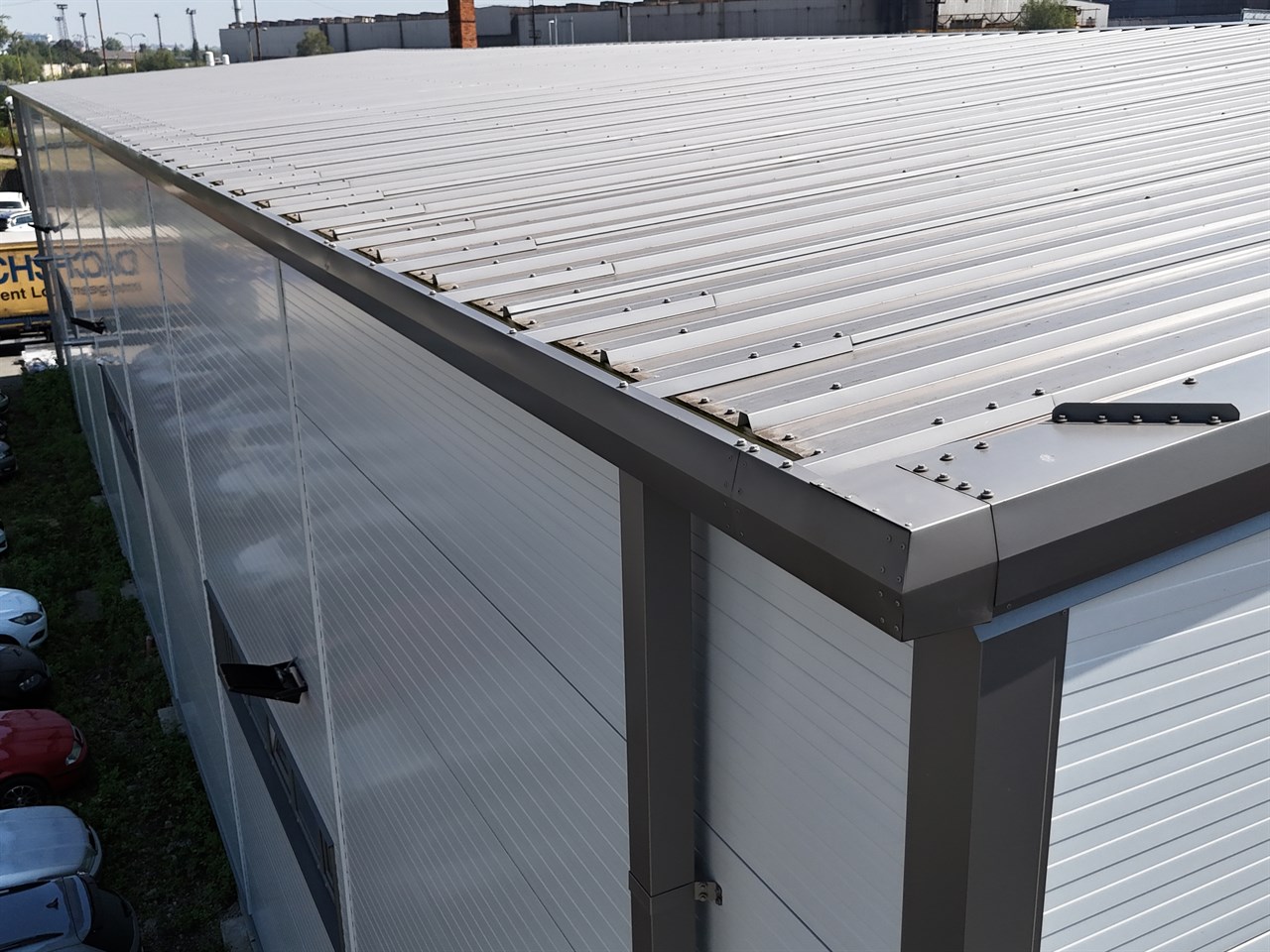

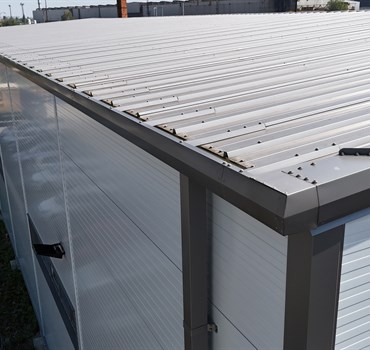

Střešní panely KINGSPAN KS 1000 RW tl. 120 mm, PO: REI 20 DP3, RAL 9007, U=0.17 (W/m²K), IPN pěna. Stěnové panely KINGSPAN KS 1000 TL tl. 100 mm, PO: EW 45 DP3 / EI 15 DP3 (EW 30 DP3), RAL 7035, U=0.22 (W/m²K), IPN pěna, skladebná šíře 1000 mm
